Pictogramme protection du corps obligatoire M010

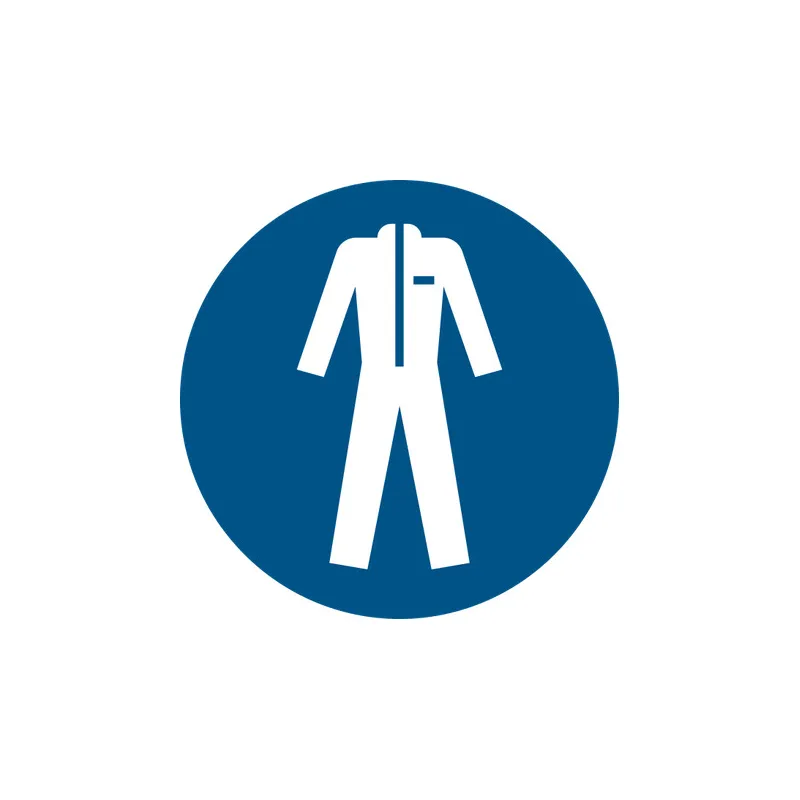

Le symbole représente une combinaison une pièce, manches longues et col fermé, en blanc sur rond bleu. C'est le M010 de la norme NF EN ISO 7010, dont l'intitulé officiel est « Vêtement de protection obligatoire ». Il couvre la blouse, la cotte, la combinaison jetable ou étanche : tout vêtement qui protège la peau et les habits d'un produit, d'une projection ou d'une contamination.

Il s'utilise devant une cabine de peinture, un poste de traitement de surface, une zone de désamiantage, un local de préparation de produits phytosanitaires, une salle de découpe en agroalimentaire, une salle propre de laboratoire. Dans ces deux derniers cas, le vêtement protège aussi le produit de l'opérateur.

Le bon endroit est le sas ou le vestiaire qui précède la zone, à côté des patères ou de la réserve de combinaisons : le M010 indique où s'habiller, et non ce qui aurait dû être porté une fois dedans. Sur une porte de laboratoire, il se place au-dessus de la poignée.

L'article R. 4321-4 du code du travail prévoit que l'employeur fournit, si besoin, les vêtements de travail appropriés aux travaux insalubres ou salissants et veille à leur utilisation : le pictogramme rend cette consigne visible.

Le vêtement de protection se complète souvent par les gants M009 et les lunettes M004, à retrouver parmi nos pictogrammes EPI.

Pictogramme M010 « Vêtement de protection obligatoire » de la norme NF EN ISO 7010 : panneau d'obligation, forme ronde, pictogramme blanc sur fond bleu. Posé sur un lieu de travail, il répond aux formes et couleurs fixées par l'arrêté du 4 novembre 1993. Emplacements types : zones chimiques, agroalimentaire, ateliers.

Les pictogrammes d'obligation de la norme NF EN ISO 7010 forment une gamme cohérente : même forme ronde, même fond bleu, un symbole blanc par équipement de protection individuelle. Chacun a un usage spécifique : le M014 pour le casque, le M016 pour le masque, le M009 pour les gants, le M004 pour les lunettes, le M008 pour les chaussures de sécurité, le M015 pour le vêtement haute visibilité, et le M010 pour le vêtement de protection. Sur une entrée d'atelier, on aligne les pictogrammes nécessaires, de la tête aux pieds, pour informer les employés et les visiteurs de tous les équipements à porter avant de franchir la porte.

Ce pictogramme de sécurité ne remplace pas l'analyse des risques : c'est l'entreprise qui détermine, poste par poste, quel danger impose une protection du corps (projection chimique, poussière, peinture, contamination biologique, hygiène alimentaire). Selon l'article R. 4323-91 du code du travail, les équipements de protection individuelle sont appropriés aux risques à prévenir et aux conditions dans lesquelles le travail est accompli. Une fois ce choix fait, la signalisation sert à rappeler la consigne de sécurité au bon endroit, chaque jour, sans qu'un responsable ait à la répéter.

Pour la mise en place, choisissez le support selon le local : adhésif sur une porte de sas, PVC rigide dans une zone lavée, aluminium Dibond pour un grand format à l'entrée d'un bâtiment. Gardez le même format pour tous les pictogrammes d'une même entrée : l'ensemble se lit d'un seul regard. Le port des EPI devient alors une habitude de prévention plutôt qu'un rappel à l'ordre.

• Vinyle adhésif : Ø 100, 200 ou 300 mm, et lots de 5 ou 10 en Ø 100 et 200 mm.
• PVC rigide 3 mm : Ø 250 ou 300 mm, lavable, adapté aux locaux nettoyés souvent.
• Aluminium Dibond 3 mm : Ø 350 ou 450 mm.

En zone humide ou désinfectée chaque jour, le PVC rigide se nettoie sans perdre ses couleurs ; l'adhésif convient sur une porte de sas sèche.

Le M010 désigne-t-il une combinaison étanche ?
Non, il demande un vêtement de protection sans en fixer le type. Le niveau d'étanchéité se choisit selon le produit manipulé.

Peut-on l'associer à un gilet haute visibilité ?
Le gilet a son propre code, le M015. Sur une même entrée, les deux pictogrammes se posent côte à côte.

Quel diamètre pour un sas ?
Ø 200 ou 250 mm suffisent dans un vestiaire où l'on se tient à moins de deux mètres.
